NDT-densitometer



De YUSHI DM-serie elektronische densitometer is een zeer nauwkeurige, zelfgekalibreerde NDT-densitometer. YUSHI röntgenfilmkijkers worden speciaal gebruikt voor films met verschillende dichtheid

, wat betekent dat YUSHI DM een soort densitometer is voor RT-films. In deze series heeft YUSHI DM3010, DM3010 (A), DM3011 zwart-wit densitometer ontwikkeld. Ze hebben voordelen van nauwkeurige aflezing, hoge stabiliteit, sterke anti-interferentie, aantrekkelijk uiterlijk en eenvoudige bediening. Het kan op grote schaal worden toegepast op gebieden zoals niet-destructief onderzoek, de grafische industrie en de medische industrie enz. Elke eenheid is vanwege de nauwkeurigheid uitgerust met een dichtheidstablet en kalibratiesoftware, die kan worden gecombineerd met dichtheidsfilms van verschillende normen.

JB T 7903-1999 Industriële radiografische filmkijklamp Standaard wordt als volgt weergegeven:

De filmkijker moet over een apparaat beschikken waarmee de helderheid kan worden geselecteerd op basis van de zwartheid van de röntgenfilm.



Dichtheid van de film	De helderheid van de filmkijker CD/
1	300
1.5	1000
2	3000
2.5	10000
3	10000
3.5	30000
4	100000
4.5	300000















1. Zelfkalibratie: de gebruiker kan de meter zelf kalibreren.

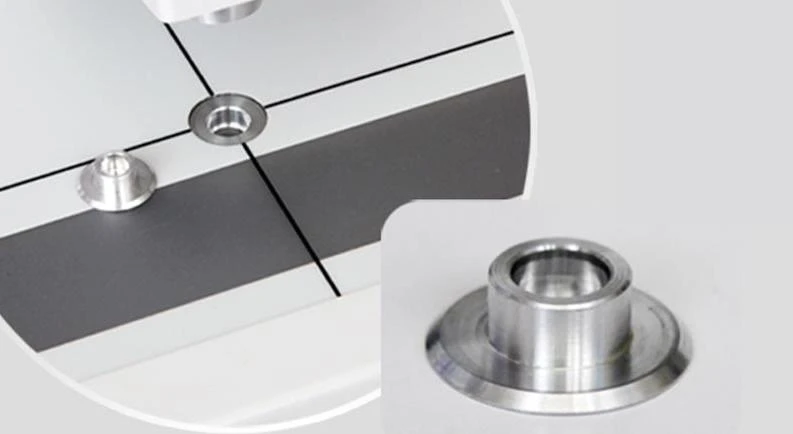

2. Afneembaar lichtgat: gebruikers kunnen het lichtgat plakken en de diode met alcohol afvegen om normaal gebruik te garanderen.

3,27 LED-lichtlichamen

4.Trimmerpotentiometer

5.CE-certificaten

6. Verstelbare potentiometer. De klanten kunnen de apparatuur zelf repareren.





Het wordt speciaal gebruikt voor de evaluatie van radiografische negatieven, die de mate van zwartheid van röntgennegatieven kunnen detecteren.





Het is geschikt voor afdrukken, PCB-film, niet-destructief testen, lichtgevoelige materialen, film, medische film, verpakkingsfilm (film, coatingfilmdikte en uniformiteitstesten), gekleurd glas en andere industrieën, en kan worden gekalibreerd via de ingebouwde kalibratie software om zich aan te passen aan verschillende dichtheidscurven.





1. Dichtheidswaarden meten

● Druk op de AAN/UIT-knop in de rechterbenedenhoek van het apparaat. Op het scherm wordt "-.--" weergegeven. Het instrument moet gedurende 5 minuten worden voorverwarmd.

● Druk de meetarm naar beneden zonder er folie op te leggen, het scherm geeft "E.1" weer. Blijf de meetarm vasthouden terwijl u op de rode nulinstellingsknop in de rechterbovenhoek van het apparaat drukt. Het scherm geeft "0.00" weer.

● Als u de meetarm na 2 seconden loslaat, gaat het apparaat naar de dichtheidsmeetmodus.

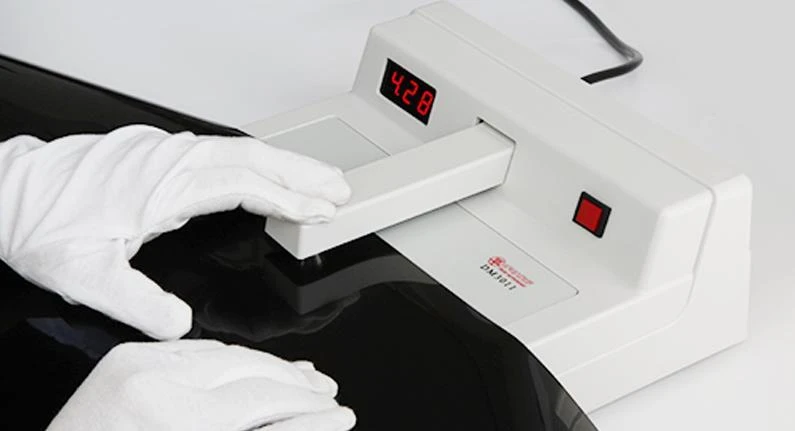

● Plaats de geteste film op het diafragmapunt en druk op de meetarm. De dichtheidswaarde wordt op het scherm weergegeven.



2. Monsters observeren

● De geteste monsters kunnen worden geobserveerd nadat het LED-lampje linksonder op het instrument is ingeschakeld.

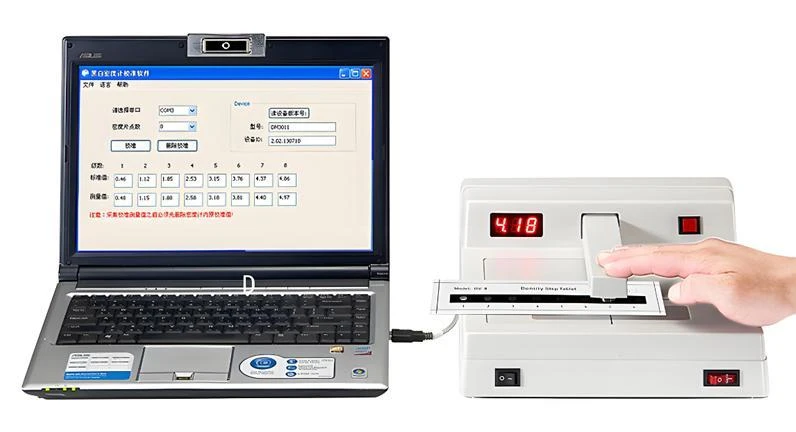

● Houd de dichtheidstablet schoon. Gebruik deze alleen als u niet zeker bent van de nauwkeurigheid van de gemeten waarden. Als de waarde niet nauwkeurig is, kunt u gekalibreerde stappenfilm- en densitometerkalibratiesoftware gebruiken om het instrument te kalibreren.

● Wanneer de dichtheidswaarden buiten het voorgeschreven bereik vallen, hebben de meetgegevens nog steeds de referentiewaarde. Neem contact op met de fabrikant als er kwaliteitsproblemen zijn.





Dichtheidsbereik	D{{0}}.0-4.0(DM3010) D=0.0-4.5(DM3010A) D{{0}}.0-5.0(DM3011)
Nauwkeurigheid	±{{0}}.02(0.0 ±1%(2.0＜D Kleiner dan of gelijk aan 4.0) ±{{0}}.05(4,0
Herhaaldelijk	±0.02
Meetfout	Overschrijd ±0,05D niet
Diafragmagrootte	Diameter 2 mm
Bemonsteringstijd	0.8Seconden
Weergavemodus	Drie digitale displays
Lichtbron	27 stuks LED-kralen
Communicatie poort	RS232-poort, optionele USB-poort
Stroom	50~60Hz, 100~120V of 200~400V
Afmetingen	260*265*110
Werkomgeving	Temperatuur 0~40 graden
Gewicht	2,1 kg













YUSHI DM Densitometer heeft een reeks kenmerken zoals LED-verlichtingscircuit, goede prestaties, anti-drop, lange levensduur, correcte aflezing, goede stabiliteit, mooi uiterlijk en gemakkelijke bediening. Het kan worden gebruikt in niet-destructieve tests, drukkerijen, medische en andere industrieën. Elk instrument wordt geleverd met een dichtheidsblad om de nauwkeurigheid van het instrument te verifiëren. Het wordt geleverd met een kalibratiefunctie, die de dichtheidsbladen van verschillende standaarden kan matchen en de gebruikers kunnen het zelf kalibreren, zonder voor kalibratie naar de fabrikant terug te keren.
