Snelwisselbare hoekbundelsonde voor ultrasone inspectie

Bij gebruik met verwisselbare wiggen zendt de afneembare monokristallijne sonde gebroken golven (schuifgolven of longitudinale golven) uit in het onderdeel. Deze configuratie wordt vaak gebruikt voor het testen van de lasintegriteit. Dit ontwerp maakt eenvoudig scannen aan de voor- en achterkant mogelijk en verbetert de detectie-efficiëntie nabij het oppervlak.

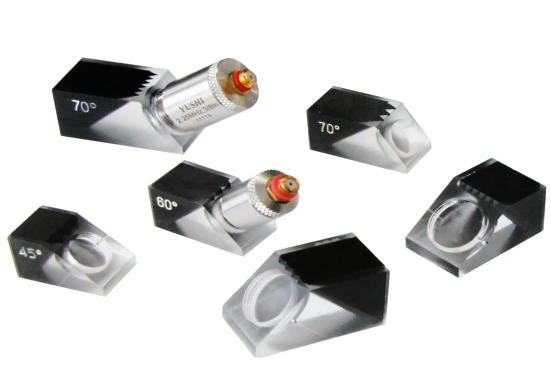

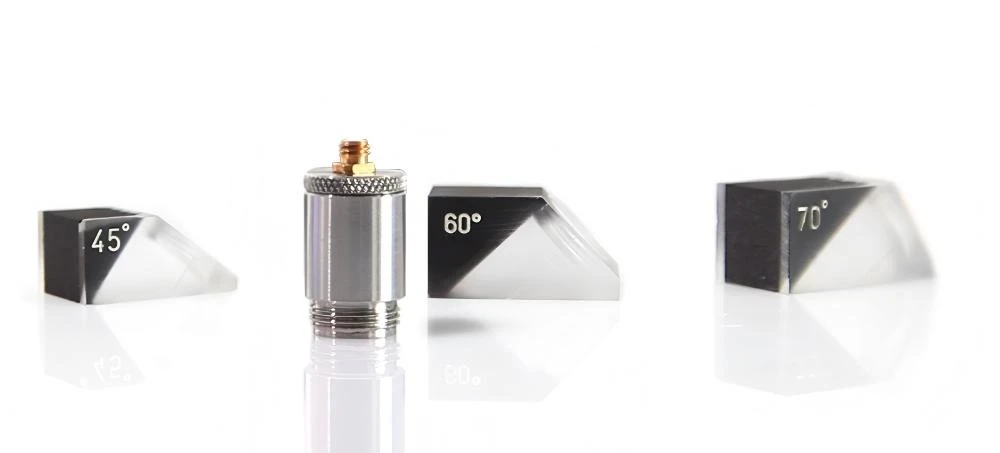

De afneembare sonde bestaat uit een sonde en een wig, die als afzonderlijke componenten kunnen worden gescheiden. Door gebruik te maken van het brekingsprincipe vindt modusconversie plaats op het grensvlak tussen twee media, waardoor gebroken transversale of longitudinale golven in het testwerkstuk worden gegenereerd. Bij een typische inspectie plant de geluidsbundel zich naar beneden voort onder de gegenereerde hoek ten opzichte van het onderoppervlak van het werkstuk, en reflecteert vervolgens onder dezelfde hoek naar boven. Door de sonde heen en weer te bewegen kan de geluidsbundel de gehele hoogte van de lasnaad scannen. Deze scanactie kan het gehele lasvolume inspecteren en discontinuïteiten langs de smeltlijn en binnen het lasvolume detecteren.

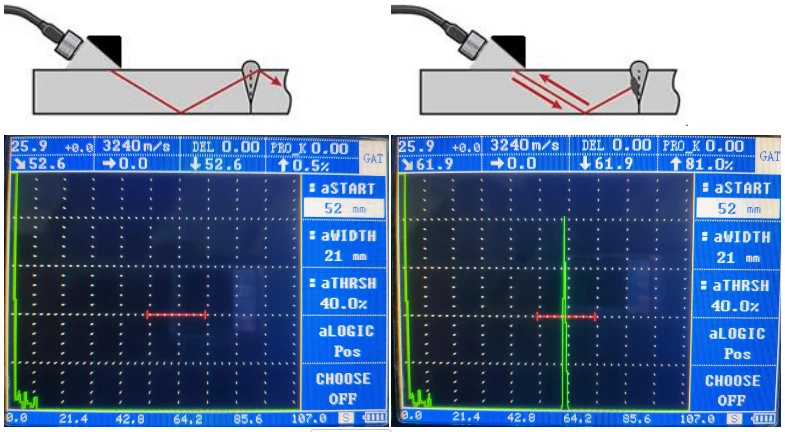

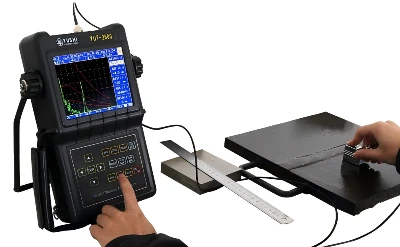

In het volgende voorbeeld gaat de geluidsbundel door een gekwalificeerde las zonder terug te reflecteren, zodat er geen defectindicatie op het scherm verschijnt. In andere afbeeldingen kan de discontinuïteit in het lasgebied een sterke reflectie van de geluidsbundel veroorzaken, en wordt het defectgebied gemarkeerd door een rood raster.

1. Door gebruik te maken van een vastgeschroefd ontwerp met een roestvrijstalen behuizing van 304.
2. Uitstekende signaal-naar-ruisverhouding, gecombineerd met uitstekende slijtvastheid.
3. Het wigblok kan worden vervangen om maximale functionaliteit te bereiken en de levensduur te verlengen.
4. Gebruikers kunnen de wiggen naar behoefte aanpassen om elke brekingshoek binnen het theoretische bereik van ultrageluid te bereiken.
5. Oppervlakteontwerp zorgt voor een optimale koppeling met het werkstukoppervlak.
6. Ondersteuning van ASTM-testrapporten

• Foutdetectie en dimensionering
• Algemene lasinspectie, inclusief kleine en dunne werkstukken

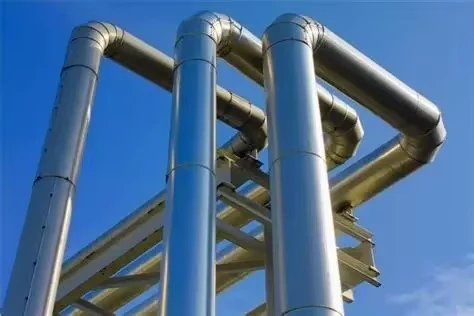

• Leidingen, drukvaten, opslagtanks, turbinebladen

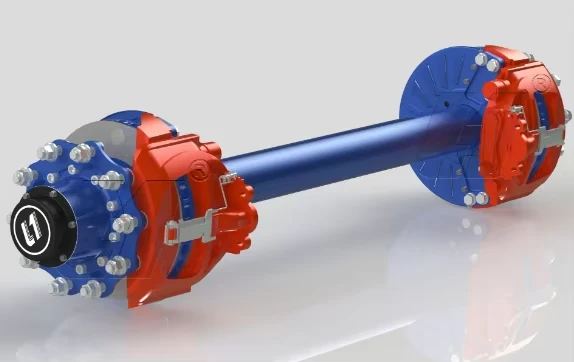

• Assen, smeedstukken en gietstukken
• Bond testen

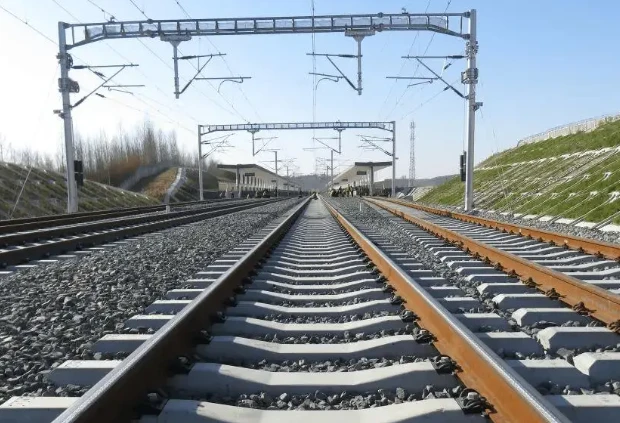

• Spoorwegwielen en rails
