Toepassing van pen -sondebeugel voor gebogen werkstukkenmeting

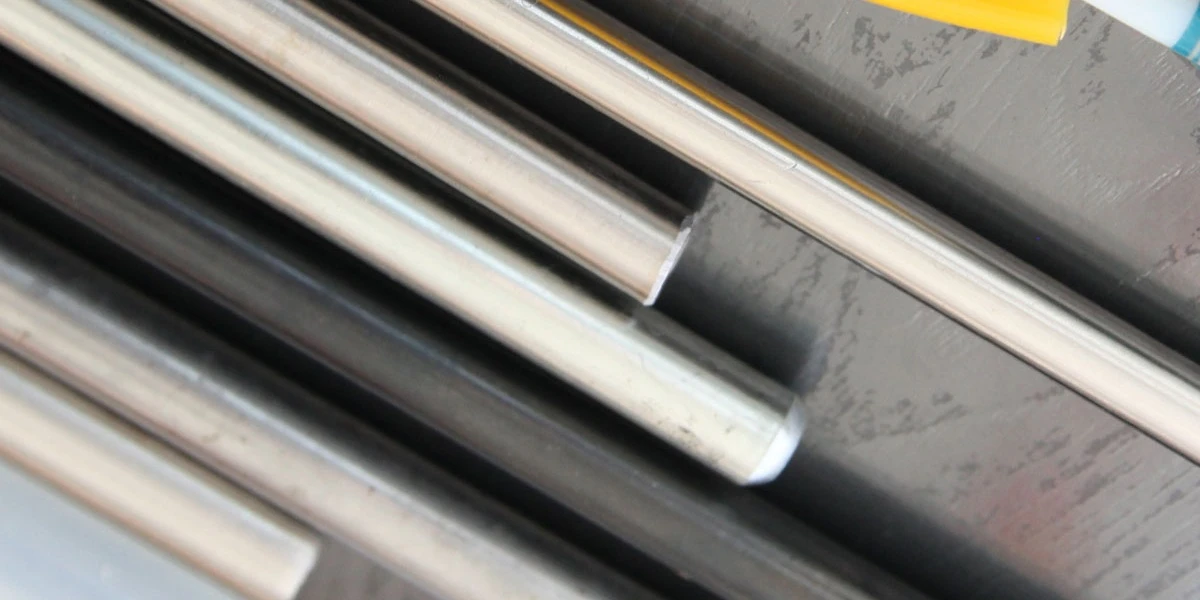

Vroeger gebruikten we ultrasone diktemeter om de dikte van het materiaal te meten, die vaak buizen met een kleine diameter, materialen, metaal, glas, kunststoffen, enz., En afgeronde hoeken en andere monsters met kromming, meestal weergegeven door gestempelde delen. Het staal van de wereld, 60 tot 70% van de plaat, waarvan de meeste zijn gestempeld in afgewerkte producten. Auto -body, chassis, brandstoftanks, radiatorpanelen, ketelslepel, containerschalen, motoren, elektrische apparaten, siliciumstaalplaat van ijzeren kern, enz. Zijn stampproces. Instrumenten, huishoudelijke apparaten, fietsen, kantoormachines, huishoudelijke gebruiksvoorwerpen en andere producten, er zijn ook een groot aantal stempelen.

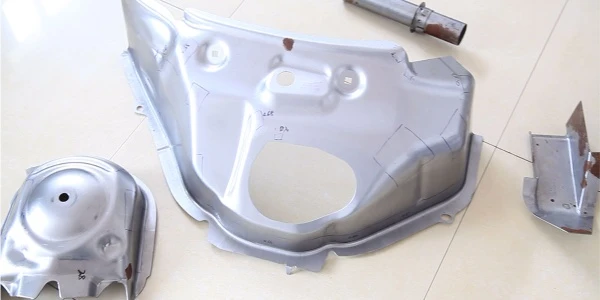

Yushi biedt een breed scala aan ultrasone dikte met het meten van sondes in verschillende soorten en maten. Het selecteren van een geschikte sonde is een kritische eerste stap in het inspectieproces. Om een ​​sonde correct te selecteren, moeten een aantal factoren worden overwogen, waaronder de dikte, het materiaal en de geometrie van het gemeten onderdeel. Wetende dat Yushi penprobes met hoge gevoeligheid en pensondehouders heeft voor een nauwkeurige meting van gebogen oppervlakken, stuurde de klant ons verschillende gestempelde onderdelen, in de hoop dat we de dikte konden meten bij de bochten van de gestempelde delen.

Gezien de typische vorm en kleine dikte van gestempelde onderdelen, willen we meestal een vertragingslijnsonde van een kleine diameter gebruiken om de meting te voltooien. Over het algemeen moet de sonde worden geselecteerd op basis van de specifieke onderdeelvorm, en we bevelen meestal sondes aan met φ2, φ3 en φ6 contactoppervlakken. Voor een typische pijp met kleine diameter of een afgerond oppervlak met een kleine R-hoek, om de akoestische energie effectief te koppelen aan het te gemeten kleine diameter, moeten we de akoestische balk op een zeer klein punt concentreren.

Het gemeten werkstuk heeft een klein meetoppervlak en het scherpe, smalle vertragingsblokuiteinde maakt het moeilijk om de sonde loodrecht op het oppervlak van het gemeten materiaal te houden, wat kan leiden tot een vermindering van de signaalamplitude of zelfs een volledig signaalverlies. Het is onhandig tijdens het meetproces en vereist dat de inspecteur de sonde blijft verplaatsen om de optimale meethoek te vinden. Als reactie op dit meetprobleem is het voor ons effectief om deze sondes te voorzien van met veergerichte houders met een V-vormige groef aan de voorkant van de houder, waardoor het gemakkelijk is om de sonde tijdens het inspectieproces in een stabiele en loodrechte toestand te houden.

Met deYushi PM5 Gen2 Ultrasone Dikte Gauge, De realtime A-Scan-golfvorm kan worden aangepast om u de meetinformatie te geven die u nodig hebt om ervoor te zorgen dat de juiste bodem-echo is geselecteerd. Met behulp van de sonde van het pentype en de standaard kunt u de sonde verticaal laten gekoppeld aan het te gemeten object, dus om nauwkeurige en stabiele dikte-meting te bereiken. Voor een nog eenvoudigere en snellere voltooiing van de meting kan optioneel gebruik van de hogesnelheidsmeting van het instrument, automatische bevriezing of directionele vastlegfuncties worden gebruikt om het perfecte bodemoppervlak echo vast te leggen en te bevriezen. De diktewaarden van onderdelen van de auto -stempelen zijn 0. 7-0. 8mm, die binnen het kwalificatiebereik liggen.

Neem contact met ons op als u met de vergelijkbare vraag wordt geconfronteerd. Yushi ondersteunt gratis voorbeeldtestservice. We zullen u innovatieve industriële oplossingen bieden met geavanceerde NDT -producten.
