Parameteranalyse van ultrasone dikte
------- Toepassing van ultrasone diktemeter -------
Ultrasone diktemeter is een niet-destructief testapparaat dat het principe van ultrasone pulsreflectie gebruikt om de dikte van materialen (zoals metalen, kunststoffen, keramiek, enz.) te meten. Deze technologie wordt niet alleen veel gebruikt in zware industrieën zoals de aardolie-, chemische, elektrische energie-, scheepsbouw-, ruimtevaart-, enz., maar toont ook zijn onvervangbare waarde in vele aspecten, zoals de automobielindustrie, bouwtechniek, wetenschappelijk onderzoek en onderwijs. Of het nu gaat om het testen van de wanddikte van drukvaten, het evalueren van de mate van corrosie van pijpleidingen of het monitoren van de veroudering van structurele materialen, ultrasone diktemeters kunnen tijdige en nauwkeurige gegevensondersteuning bieden om het personeel te helpen potentiële veiligheidsrisico's tijdig te ontdekken en ongevallen te voorkomen.
Bij gebruik van de ultrasone diktemeter is het belangrijk om de parameters in te stellen op basis van de daadwerkelijke toepassingsbehoeften om de nauwkeurigheid en efficiëntie van de meting te garanderen. Onder de verschillende parameters van een ultrasone diktemeter zijn de sondefrequentie, de resolutie en de updatesnelheid de belangrijkste factoren die de prestaties en nauwkeurigheid beïnvloeden. In het onderstaande artikel worden deze drie parameters in detail geanalyseerd, zodat u ultrasone diktemeters beter kunt begrijpen en gebruiken.
Sondefrequentie
Oplossing
Tarief bijwerken
Sondefrequentie en resolutie en updatesnelheid
Hoogfrequente sonde en laagfrequente sonde
De sondefrequentie is de nominale frequentie die op de sonde is gemarkeerd en verwijst naar de frequentie van de door de sonde uitgezonden ultrasone golf, die verband houdt met het materiaal en de dikte van de piëzo-elektrische chip. De keuze van de sondefrequentie heeft rechtstreeks invloed op de penetratie van ultrasone golven en de nauwkeurigheid van de meting. Sondes met verschillende frequenties zijn geschikt voor verschillende tests. Over het algemeen geldt: hoe hoger de sondefrequentie, hoe hoger de meetnauwkeurigheid, maar hoe zwakker de penetratie; hoe lager de frequentie, hoe sterker de penetratie, maar hoe lager de meetnauwkeurigheid.
- Hoogfrequente sonde:

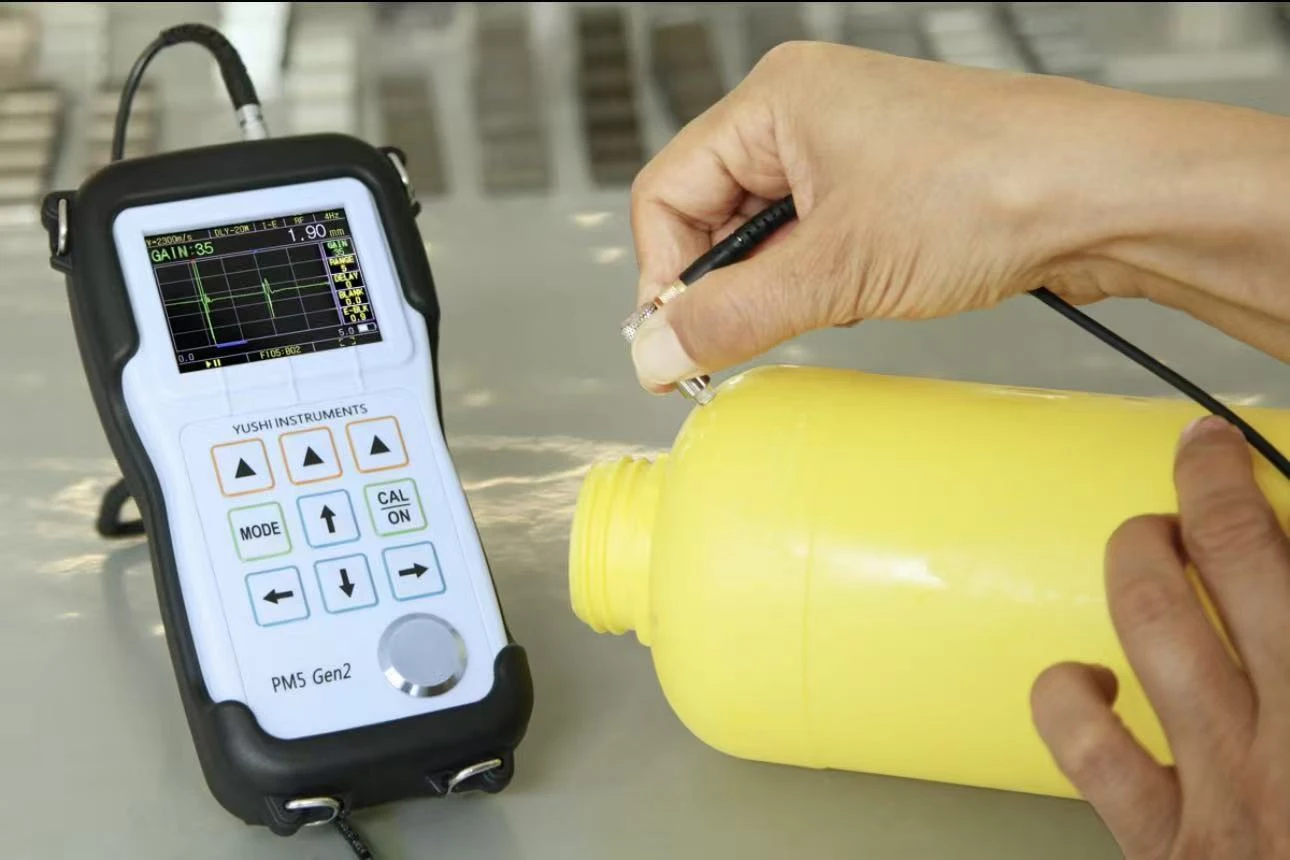

Geschikt voor het meten van kleine, dun-wandige materialen of monsters met kleine contactoppervlakken. Een 20 MHz vertragingslijnsonde heeft bijvoorbeeld een kleine diameter en kan de dikte van een plastic fles met een klein contactoppervlak meten.
- Sonde met lage frequentie:

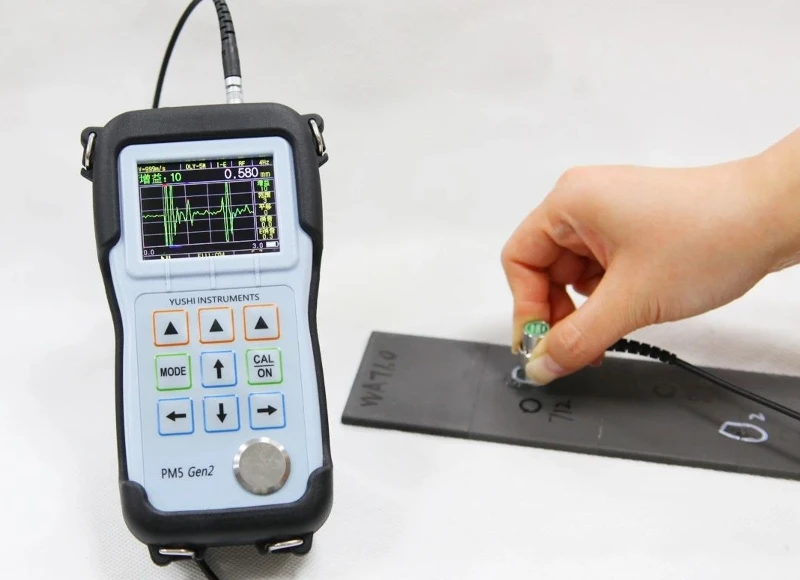

Geschikt voor het meten van ruwe oppervlakken of dikkere materialen. De 0,5 MHz-contactsonde heeft bijvoorbeeld een grotere diameter en een sterkere penetratie en kan de rubberdikte meten.
Oplossing
Resolutie is een belangrijke parameter van ultrasone diktemeters, die de nauwkeurigheid van meetresultaten bepaalt. Hoe hoger de resolutie, hoe nauwkeuriger de meetresultaten. Diktemeters met hoge resolutie bieden nauwkeurigere testresultaten en kunnen subtielere dikteveranderingen vastleggen.

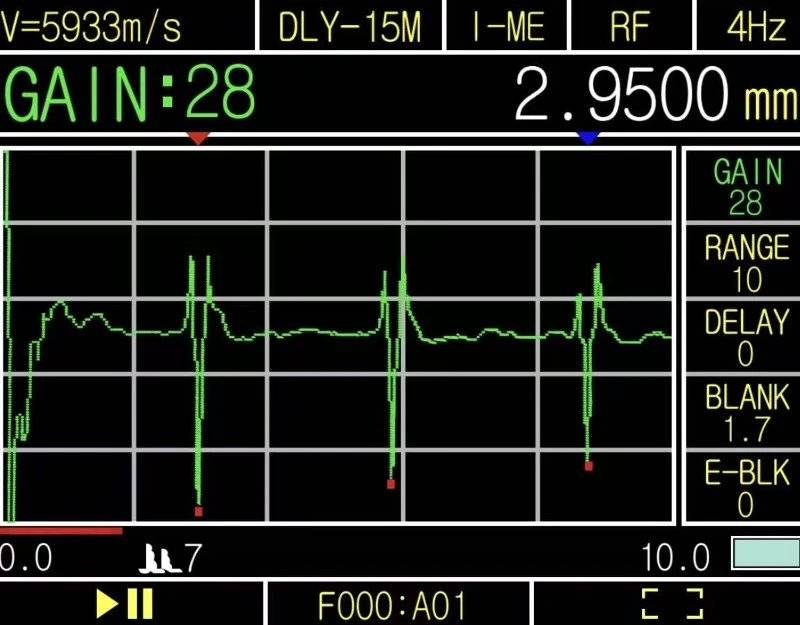

De resolutie van de YUSHI PM5 Gen3 ultrasone diktemeter kan 0,0001 mm bereiken. Voor metingen met hoge-precisie moet de resolutie X.XXXX worden geselecteerd.
Tarief bijwerken
Updatesnelheid, ook wel meetupdatesnelheid genoemd, is een andere belangrijke parameter van ultrasone diktemeters, die de meetsnelheid bepaalt. Een hogere updatesnelheid betekent een snellere meting en kan de dikteveranderingen van het gemeten object tijdiger weerspiegelen. Dit is erg belangrijk voor dynamische metingen of toepassingen die continue monitoring vereisen.
YUSHI PM5 Gen3 ultrasone diktemeter biedt een optionele updatesnelheid van 4 Hz, 8 Hz en 16 Hz. Gebruikers kunnen de juiste updatesnelheid kiezen op basis van de werkelijke behoeften. Wanneer een snelle scan vereist is, kan een hogere updatesnelheid worden geselecteerd om de meetefficiëntie te verbeteren.
Conclusie
Samenvattend zijn resolutie, sondefrequentie en updatesnelheid de belangrijkste parameters van een ultrasone diktemeter; zij bepalen samen de prestaties en toepasbaarheid van de diktemeter. De sondefrequentie beïnvloedt de penetratie en resolutie, de resolutie beïnvloedt de meetnauwkeurigheid en de updatesnelheid beïnvloedt de realtime meting. Bij gebruik van ultrasone diktemeters moeten deze parameters in aanmerking worden genomen op basis van specifieke toepassingsvereisten.
