Toepassingen van PM5 Gen2 in halfgijdige dikte -meting

Een halfgeleider is een materiaal waarvan de geleidbaarheid bij kamertemperatuur ligt tussen die van een geleider en een isolator. Halfgeleiders worden gebruikt in geïntegreerde circuits, consumentenelektronica, communicatiesystemen, fotovoltaïsche stroomopwekking, verlichting en krachtige vermogensconversie, zoals diodes zijn gemaakt van halfgeleiders.

Semiconductor -materialen hebben enkele kenmerken. Het gebruik van halfgeleiderweerstand en temperatuurrelatie kan bijvoorbeeld worden aangebracht om het thermische element (thermistor) automatisch te regelen; Het gebruik van zijn lichtgevoelige eigenschappen kan worden gemaakt om de lichtgevoelige elementen automatisch te regelen, zoals fotocellen, fotocellen en fotoresistors.

We ontvingen een monster van halfgeleider siliciummateriaal van een klant, die donkerblauw van kleur is, zeer bros en chemisch stabiel. De dikte is ongeveer 0. 75mm en de breedte is ongeveer 1. 5-2. 6mm. De klant wil de dikte meten met een ultrasone dikte -meter om te bevestigen dat de materiaaldikte voldoet aan de standaard en uniform is.

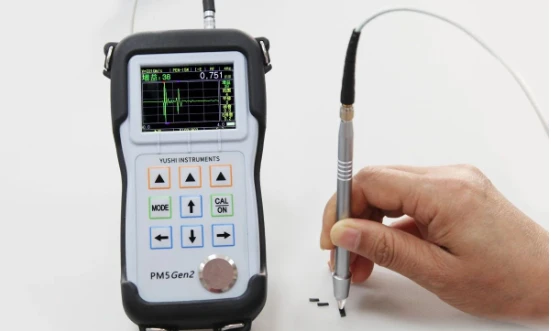

Vanwege het kleine formaat van het monster moet een sonde met een zeer klein contactoppervlak worden gebruikt. We gebruiken Yushi PM5 Gen2 en 15MHz pentype

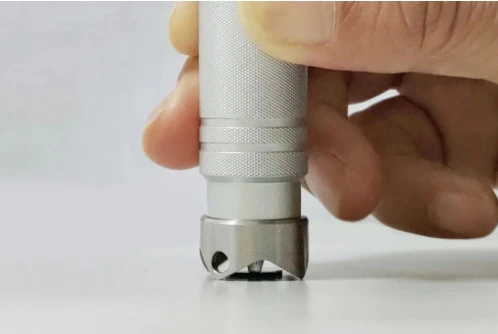

Sondes om metingen uit te voeren. Vanwege het smalle uiteinde van het vertragingsblok op de sonde van het pen-type, is het echter moeilijk om de sonde loodrecht op het oppervlak van het te testen materiaal te houden, wat kan leiden tot een klein of zelfs geen echosignaal. Dit is waar een teststandaard van pas kan komen, met zijn smalle vertragingsblokuiteinde die de sonde koppelt aan een zeer klein meetoppervlak, wat resulteert in een stabielere meting met heldere echo's en correcte resultaten.
