Praktische toepassingen van sondebeugels in diktemeting van de kleine diameter koperen buizen

Op het gebied van industriële productie- en kwaliteitsinspectie is de wanddikte van koperen buis met kleine diameter een belangrijke parameter die direct zijn prestaties en servicevenstaat beïnvloedt . ultrasone dikte-meter als een efficiënte en nauwkeurige meetinstrument, is veel gebruikt in kleine diameter Koperbuis van kleine diameter .

Ultrasone dikte meters meten de wanddikte van koperen buizen met kleine diameter op basis van het principe van reflectie van ultrasone pulsen . Wanneer de sonde ultrasone pulsen uitzendt bij een specifieke frequentie en hoek in de koperen pijp, worden de pulsen weerspiegeld als ze de binnenwand bereiken (de interface van de koper en de lucht) De gereflecteerde echo . Aangezien de snelheid van ultrasone propagatie in een bepaald materiaal (e . g ., koper) bekend en stabiel is, kan de wanddikte worden berekend met behulp van de formule:

Dikte=(Voortplantingssnelheid × tijd) / 2

Voor koperen buizen met kleine diameter kan de kromming van de buis het voortplantingspad van de echografie . beïnvloeden. Daarom moet de sonde verticaal strak zijn tegen de buiswand om verticale propagatie te garanderen en meetfouten veroorzaakt door hoekafwijkingen . te minimaliseren

(1) Instrumentkalibratie

Kalibreer het instrument met behulp van een standaard referentieblok met bekende dikte en materiaal . Pas de koppeling toe op de sonde, plaats het op het blok en pas de parameters aan (e . g ., winst, snelheid van geluid)

(2) Selecteer meetpunten

Select multiple points evenly distributed along the pipe. For straight pipe sections, select at least 3 points per cross-section (e.g., every 60℃or 90℃). For curved sections or complex geometries, the number of points should be increased. Avoid defects such as welds, scratches or dents .

(3) Plaatsing en meting van probe

Pas de couplant toe op de sonde zodat deze loodrecht op de katheteras staat en druk zachtjes op om te zorgen voor volledig contact . Houd de sonde stabiel totdat de lezing stabiliseert en neem vervolgens de waarde vast . Reinig de sonde na elke meting .}

(4) Herhaal meting en gemiddelde

Neem ten minste 3 metingen op elk punt en bereken het gemiddelde . Handhaaf de consistente sondepositie en druk . Onderzoek uitbijters vanwege onregelmatigheden of onjuiste koppeling .

Het gemeten werkstuk heeft een klein meetoppervlak, en het scherpe smalle uiteinde van het vertragingsblok maakt het moeilijk om de sonde loodrecht op het oppervlak van het gemeten materiaal te houden, wat kan leiden tot een vermindering van de signaalamplitude, of zelfs een volledig verlies van signaal .} Het is ongemakkelijk tijdens het meetproces en de inspecteur van de respons in de respons naar de respons naar de respons naar de respons te blijven. Dit meetprobleem, het is effectief voor ons om deze sondes te voorzien van met veergerichte houders met een V-vormige groef aan de voorkant van de houder, waardoor het gemakkelijk is om de sonde in een stabiele en loodrechte toestand te houden tijdens het inspectieproces .

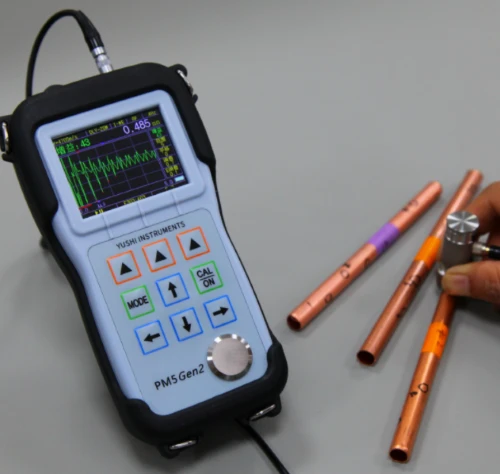

Yushi PM5 Gen2 Ultrasone Dikte Gaugekan de metalen buizen met kleine diameter meten met sondebeugels . De meetresultaten hebben een uitstekende herhaalbaarheid en nauwkeurigheid .
