Algemene introductie
De digitale ultrasone diktemeter uit de YUSHI UM-4-serie is een zeer nuttige controlelijnmuur die. Als een innovatieve UT-diktemeter uit de UM-serie, het realtime A-scan golfvorminterview gebruikt en de prestaties van de vorige aanzienlijk verbetert ultrasone diktemeters met betere meetstabiliteit en herhaalbaarheid. Het wordt veel gebruikt bij het meten van de wanddikte van pijpleidingen, drukvaten en opslagtanks in de petrochemische, elektrische energie-, scheepsbouw- en productie-industrie. In de UM-4-serie heeft YUSHI de ultrasone diktemeter UM-4D,UM-4DL gelanceerd.
Wat is A-scan?
Een A-scan is een puntscan, een golfvorm waarbij de abscis de tijd (of het geluidspad) voorstelt en de ordinaat de amplitude voorstelt. Wanneer ultrasone golven zich voortplanten in het medium en defecten tegenkomen, worden ze gereflecteerd en worden de ontvangen ultrasone signalen verwerkt tot golfvormbeelden, en worden de locatie en grootte van de defecten beoordeeld aan de hand van de vorm van de golfvorm. Op het scherm vertegenwoordigt de abscis de tijd en de ordinaat de intensiteit van de gereflecteerde golf. Echografie A-scans vertegenwoordigen eendimensionale gegevens die de prestatiekenmerken van het object binnen een specifiek geluidspad weerspiegelen, en deze scan biedt gedetailleerde informatie over discontinuïteiten in het gescande materiaal.
Waarom is de YUSHI UM-4-serie zo uniek?
1. De eerste economische, volledig digitale diktemeter in de sector
2. Innovatieve A-scan snapshot-functie
3. Helder en helder kleuren LCD-scherm
4. Door coatingfunctie
5. Verstelbare versterking, alarmmodus, verschil-/reductiepercentage

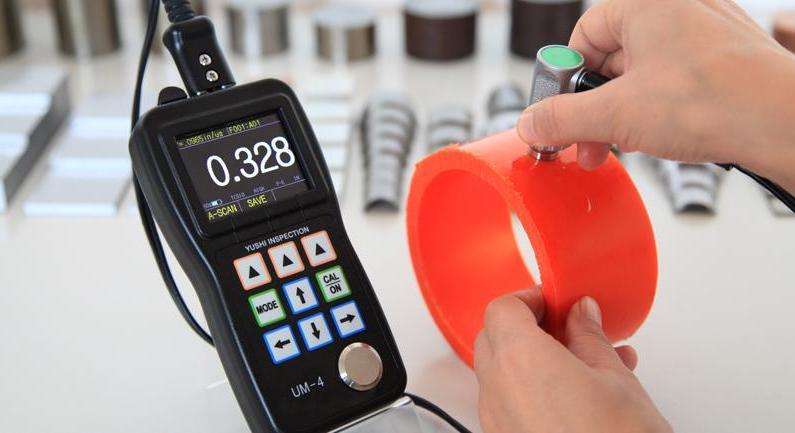

Hoe meet de diktemeter uit de UM-4-serie de dikte?
1. Instrumentkalibratie
Voordat u de UM-4-serie kunt gebruiken, moeten het instrument en de sonde worden gekalibreerd. Het doel van de kalibratie is het uitvoeren van de sonde-nulprocedure en het verkrijgen van de geluidssnelheid van het te testen materiaal.
2. Stel andere specificaties in
Druk op "MODE" om de specificatieconfiguratie-interface te openen, die vele opties voor het aanpassen van de specificatie bevat, zoals BESTANDSNUMMER, MEETMODUS, WEERGAVEMODUS, SONDE-INSTELLING, MINIMUM ALARM, MAXIMUM ALARM, NORMALE DIKTE, VERSTERKING, RESOLUTIE, UPDATE-SNELHEID, TAAL, EENHEDEN, AUTOMATISCH UITSCHAKELEN, ALLE BESTANDEN VERWIJDEREN EN STANDAARDINSTELLING.
3. Weergavemodi
4. Gegevensopslagfunctie
5. Meting Vaardigheden toepassen
Waar kan de YUSHI UM-4-serie voor worden gebruikt?
1. Meet de dikte van metaal en niet-metaal
2.Controleer de mate van corrosie van het substraatmateriaal
3. Controleer de olie- en gaspijpleiding
4. Meet auto-onderdelen en de dikte van de voorruit van het vliegtuig
Instrumentspecificaties
|
UM-4D |
UM-4DL |
Datalogger-optie |
|
|
Kleurendisplay |
√ |
√ |
|
|
A-Scan-momentopname |
√ |
√ |
|
|
Max/Min.opname |
√ |
√ |
|
|
VERSCHIL/RR% |
√ |
√ |
|
|
Door-verf |
√ |
√ |
|
|
Gegevensgeheugen |
× |
√ |
√ |
|
Dataview-software |
× |
√ |
√ |
Instrumentparameters
|
Specificatie |
UM-4D |
UM-4DL |
|
Weergavetype |
2,4 inch 320*240 kleurendotmatrix LCD-scherm |
|
|
Werkingsprincipe |
Puls-echo en echo-echo met transducer met twee elementen |
|
|
Meetbereik |
{{0}}.60 mm tot 508 mm (0,025" tot 20.00"), afhankelijk op materiaal, sonde en oppervlakteconditie |
|
|
Resolutie meten |
Selecteerbaar {{0}}.01 mm,0.1 mm(0,01",0,1'') |
|
|
Eenheden |
Inch of millimeter |
|
|
Weergavemodus |
Normaal, Minimale/maximale opname, DIFF/RR% |
|
|
Updatesnelheid |
Selecteerbaar 4 Hz, 8 Hz, 16 Hz |
|
|
Materiaalsnelheidsbereik |
500 tot 9999 m/s (0,0197 tot 0,3937 inch/us) |
|
|
Taal |
Selecteerbaar Chinees, Engels, Japans, Frans, Duits |
|
|
Alarminstelling |
Minimum- en maximumalarmen. Dynamische kleurverandering van de golfvorm bij alarm |
|
|
Voeding |
Twee 1,5 V AA-batterijen, 24 uur standby-tijd |
|
|
Uitschakeling |
Selecteerbare automatische uitschakeling na 5,10,20 minuten inactiviteit, of alleen handmatig uitschakelen |
|
|
Bedrijfstemperatuur |
-10 graad tot +50 graad (+10℉ tot+120℉) |
|
|
Afmetingen |
153 mm * 76 mm * 37 mm (H * B * D) |
|
|
Gewicht |
200 g (inclusief batterijen) |
|
UM-4 Datalogger-optiefuncties
|
Capaciteit |
400 bestanden, 100,000 metingen |
|
Bestandsstructuur |
Rasterbestand |
|
Rijen X Kolommen |
21 X 12 |
|
Communicatie poort |
USB2.0(Full Speed)-poort |
|
Software |
DataView-software |

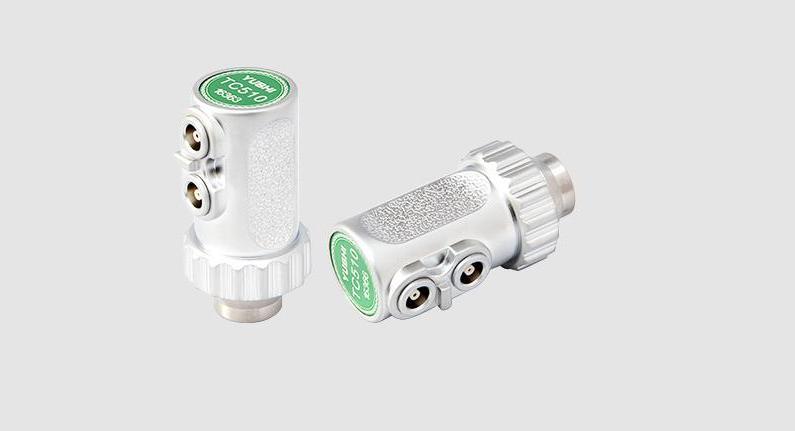

Specificaties sonde uit de UM-4-serie
|
Model |
PT08 |
TC510 |
TC550 |
ZT12 |
PT06 |
PT04 |
GT12 |
|
Type |
Standaard |
Standaard Configuratie |
Composiet Kristal |
Gietijzer |
Kleine buis |
Vingertop |
Hoge temperatuur |
|
Frequentie |
5 MHz |
5 MHz |
5 MHz |
2 MHz |
7,5 MHz |
10 MHz |
3 MHz |
|
Contactdiameter |
10,6 mm |
13,1 mm |
13,1 mm |
17,5 mm |
9,1 mm |
7,3 mm |
14,2 mm |
|
Meetbereik |
{{0}}.8-100.0 mm |
1.2-200.0mm |
1.0-200.0mm |
4.0-508.0mm |
{{0}}.8-30.0 mm |
{{0}}.7-12.0 mm |
4.0-80.0mm |
|
Temperatuurbereik |
-10~60 graden |
-10~70 graden |
-10~70 graden |
-10~70 graden |
-10~70 graden |
-10~70 graden |
-20~480 graden |
Standaardconfiguratie
|
Naam |
Hoeveelheid |
|
Hoofdeenheid |
1 |
|
Doorvragen |
1 |
|
Sonde kabel |
1 |
|
Alkalische batterij |
2 (Verbod op luchtvervoer) |
|
Koppelingsfles |
1 (Verbod op luchtvervoer) |
|
Draagtas |
1 |
|
Bedieningshandleiding |
1 |
|
USB-kabel |
1(Alleen voor UM-4DL) |
|
Software |
1(Alleen voor UM-4DL) |
Optionele configuratie
|
Sonde voor hoge temperaturen |
Gietijzeren sonde |
|
Kleine buissonde |
Vingertop sonde |
|
Sonde kabel |
Getrapt kalibratieblok |
|
Rubberen schede |
Opslagoptie (alleen UM-4) |
