Algemene introductie

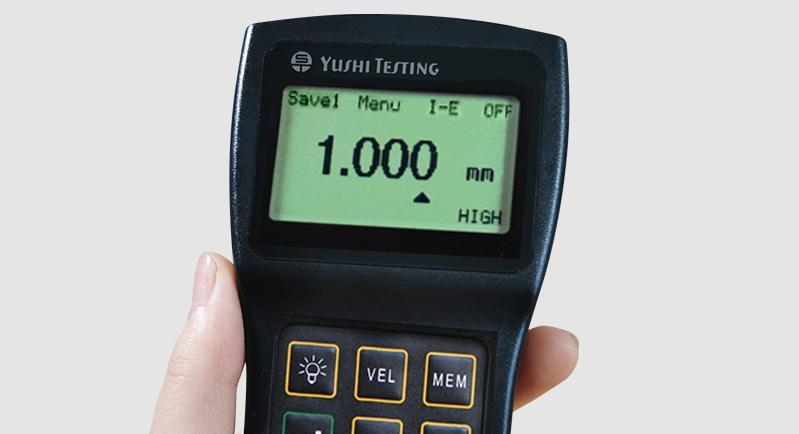

De yushi um {{0}} ultrasone dikte-meter is een zeer nauwkeurige ultrasone dikte meetapparaat. Het neemt een enkele kristalvertragingsprobe over, die meerdere echo's gebruikt om de nauwkeurigheid te verbeteren. De resolutie kan 0 bereiken. 001mm en de ondergrens van meet kan 0,03 mm van de unieke meetmethoden bereiken, UM -3 ultrasone dikte is bekend als een zeer accurate pipeline -dikte meter door onze overzeese klanten.
Wat zijn de speciale kenmerken van UM -3?
1.DATA Logger: tot 500 metingen kunnen worden onderverdeeld in 5 bestanden voor eenvoudige opslag en meting
2. Thickness Restrictiealarm: stel de diktelimieten in en de waarde buiten de limieten veroorzaakt alarmbellen.
3. Min Capture -modus: vang de minimumwaarde tijdens de meting. Ondersteunende dikte -eenheden van mm en inch.
4. Kan de geluidssnelheid van 5 verschillende materialen opslaan. Backlight: Breng gemak naar de nacht werken.
5. LOGE VOLTAGE WAARSCHUWING FUNCTIE.
6.Automatische afsluiting: als er binnen 5 minuten geen bewerking is, wordt het instrument automatisch uitgeschakeld.
7. Identificatie van de toestand van de toestand: de stabiliteit van koppeling kan op de hoogte zijn van het koppelingsmarkering.
8. Opslag op de ontwikkeling: snelheden van 5 verschillende materialen kunnen volledig worden opgeslagen.
De voordelen van yushi um -3
1.De laagste meetlimiet is 0. 3mm;
2.Abs Engineered Housing, Ergonomic Design;
3. Corrosie weerstand
4. Verkeer resistent
5. Nieuwe generatie Tempered Glass Raam
6. Standaard sonde van één element
Wat zijn de toepassingen van um -3?
1. metaalkastdeur
2. Fire proof Beveiligingsdeurdikte meting
3.ULTRA-dunne diktemeting
4. Non ferro materiaaldikte meting
Het meet van stappen
1.Gauge voorbereiding
Nadat de sonde-connector op de meter werd aangesloten en door wordt gedrukt, zullen er twee piepen en het scherm oplichten.
2. Velocity -instelling
De um -3 ultrasone dikte -meter heeft 5 verschillende snelheden kunnen worden opgeslagen in de meter. Als het huidige display niet de snelheid is, drukt u op Vel om de snelheidsstatus in te voeren, de snelheid in het huidige snelheidsopslagbestand wordt weergegeven en elke keer dat u drukt, zullen de 5 snelheden op de beurt veranderen.
3. Velocity -meting
Met de onbekende materiaalsnelheid is snelheidskalibratie noodzakelijk.
Bereid een testblok voor met hetzelfde materiaal als het te testen object en gebruik vervolgens remklauw om de dikte van het testblok te meten.
Meet het testblok, vervolgens geeft het scherm de gemeten diktewaarde weer
Druk op Vel en pas de diktewaarde aan totdat de waarde exact is als de bekende diktewaarde van het testblok. De weergegeven snelheid is die van het testobject.
De snelheid wordt automatisch in de huidige snelheidseenheid opgeslagen.
Modelspecificatie
- Display Type: 128*64 Dot-matrix LCD-scherm
- Bedrijfsprincipe: IE-modus met vertraagde sonde met één kristal; EE -modus met een enkele kristal vertraagde sonde
- Bereik meet: 1,5 mm tot 2 0 mm in IE -modus; 0,3 mm tot 10 mm in de EE -modus
- INDICATIE Fout: EE -modus: ± 0. 0 1 H minder dan of gelijk aan 3mm, ± 0. 05 3} ＜ h ＜ 1 0 mm; IE -modus: ± 0,05 uur minder dan 10mm, ± (0,5%H {01). dan of gelijk aan 10 mm; H: dikte van gemeten materiaal
- Resolutie: H ＜ 1 0 mm: 0. 0 0 1mm/{{1 0}}}. 0 1mm/{16}}. inch: 0,0001,0,001,0,01
- Eenheden: inch of millimeter
- UPDATE Rate: 4Hz
- Materiaalsnelheidsbereik: 1 0 0 0 ~ 9999m/s (0.0394 tot 0.3937in/us)
- Geheugenfunctie: 5 arrays zijn onderverdeeld in winkel 500 diktewaarden
- Minimale waardecontrole: verplaats de sonde langs het oppervlak van het testmateriaal, de meter kan het dunste punt automatisch vinden.
- Waarschuwingsfunctie: als de gemeten waarde de vooraf ingestelde diktelimiet overschrijdt, begint de waarschuwingstoon.
- Talen: Engels en Chinees
- Communicatiepoort: USB -poort of seriële Rs 232 -poort
- Toepassingssoftware: UMView -software voor transmissie, opslag, analyse en documenten bewerken (optioneel)
- Stroomvereiste: twee 1,5 V AA alkalische batterijen
- Werktijd: tot 200 uur met alkalische batterijen
- Bedrijfstemperatuur: 0 ~ 40 graden
- Maat: 149 mm*73 mm*32 mm
- Gewicht: 160 g inclusief batterijen
Standaardconfiguratie
Um -3 dikte meter
Enkele element vertragingslijnsonde en sondekabel
Draagkast
Twee 1.5V Aaalkaline -batterijen
Koppelingsfles
Bedieningshandleiding
Certificering van kwaliteit
Verpakkingslijst
Verzekeringskaart
Optionele configuratie
● Vertragingslijnsonde van één element
● Probe -kabel
● Vertraagd blok
● Standaardblok
● Rubberen schede
● Software voor gegevensoverdracht en kabel
● Model zonder speciaal merk.
