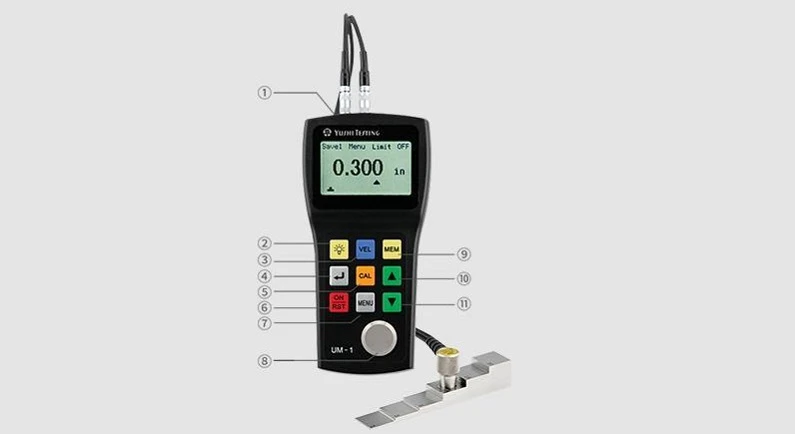

Algemene introductie

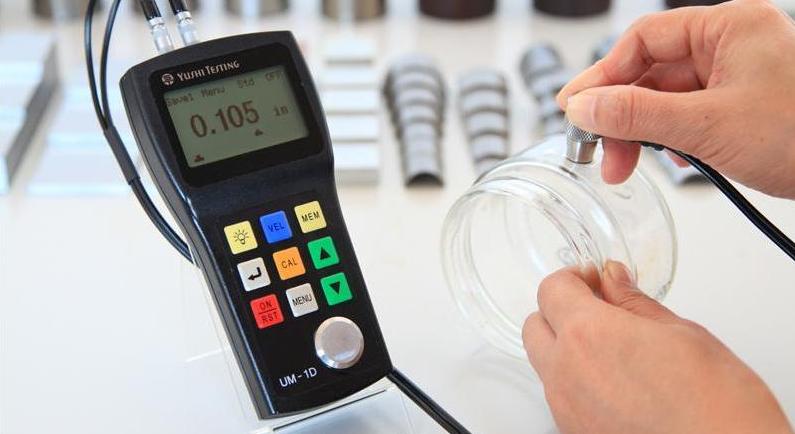

De NDT ultrasone diktemeters uit de UM-1-serie zijn zeer nauwkeurige UT-wanddiktemeters die gebruik maken van dubbele kristalsondes en ABS Engineering Shell en een hoge nauwkeurigheid hebben. Ze kunnen worden toegepast voor het meten van verschillende scenario's, zoals de dikte van verschillende metalen buizen, platen, hogetemperatuurbuizen, kunststoffen, PVC-buizen, glas en andere materialen, evenals de wanddikte van drukvaten van de productiefaciliteiten over hun dikte als gevolg van verlies na corrosie.
Wat zijn de speciale kenmerken van de UM-1-serie?
- Door-coatingfunctie (alleen voor UM-1D)
- Systematische fouten aanpassen door gebruik te maken van het standaardblok van 4 mm op het instrument
- Datalogger: Maximaal 500 meetwaarden kunnen worden onderverdeeld in 5 verschillende materiaalbestanden voor eenvoudige opslag en beheer
- Alarm diktebeperking: stel de diktelimieten in en als de waarde buiten de limieten valt, gaat het alarm af.
- Minimumwaarde scannen (MIN Capture-modus): registreer de minimumwaarde tijdens de meting.
- 2-puntkalibratie: curve-oppervlaktemeting of andere speciale toepassing met hoge precisie. dikte-eenheden van mm en inch. Er kunnen verschillende snelheden worden opgeslagen. De kalibratiewaarde kan automatisch en zonder verlies worden opgeslagen nadat de meter is uitgeschakeld.
- Waarschuwingsfunctie voor lage spanning.
- Achtergrondverlichting: breng gemak bij nachtwerk.
- Verwijderen: De sceptische gegevens in het bestand of het hele bestand kunnen worden verwijderd, zodat nieuwe gegevens kunnen worden opgeslagen.
- Automatische uitschakeling: vijf minuten zonder bediening.
- Taal: Engels en Chinees.
- Identificatie van de koppelingsstatus: De stabiliteit van de koppeling is te herkennen aan het koppelingsmerkteken.
Instrumentparameter
|
UM-1 |
UM-1D |
|
|

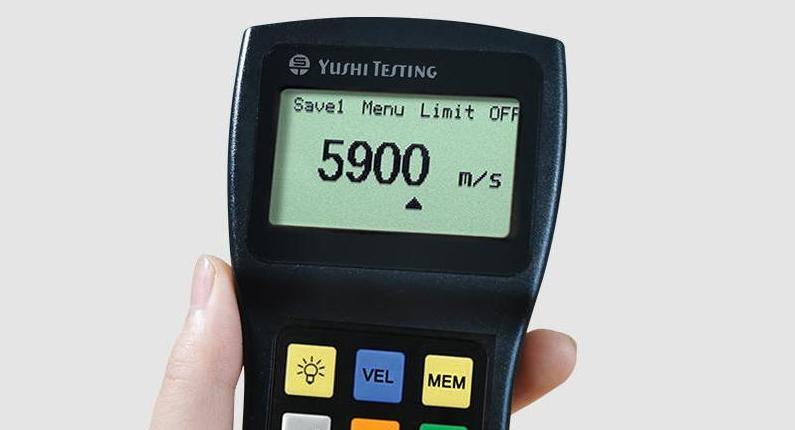

Weergavetype |
128*64 dot-matrix LCD-scherm met EL-achtergrondverlichting |
|
|
Werkingsprincipe |
PE(pulsecho), EE(echo-echo) met dual-kristalsondes (alleen UM-1D) |
|
|
Meetbereik In standaardmodus |
0.8 mm tot 300 mm, afhankelijk van materiaal en sondes |
|
|
Meetbereik In Thru-coating-modus |
3 mm-20mm met PT-08 sonde (alleen UM-1D) |
|
|
Grenzen van de buis meten |
Φ20mm×3,0mm(PT-08 sonde) Φ15mm×2.0mm(PT-06 sonde) De meetfout bedraagt maximaal ±0.1 mm |
|
|
Meetfout |
Ondergrens tot 10mm:±0,1 mm 10 mm tot bovengrens:±(1%H+0.1)mm Opmerking: H is de werkelijke dikte van het testmateriaal |
|
|
Herhaalbaarheid |
0.1 mm |
|
|
Weergaveresolutie |
{{0}}.1 mm, 0,001 inch |
|
|
Eenheden |
Inch of millimeter |
|
|
Kalibratiemethode |
Nulkalibratie, tweepuntskalibratie |
|
|
V-padcorrectie |
Automatisch |
|
|
Updatesnelheid |
4 Hz |
|
|
Materiaalsnelheidsbereik |
{{0}}m/s(0.0394to0.3937in/us) |
|
|
Minimale waardecontrole |
Beweeg de sonde langs het oppervlak van het testmateriaal, de meter kan automatisch het dunste punt vinden |
|
|
Waarschuwingsfunctie |
Er klinkt een alarmgeluid als de gemeten waarde de vooraf ingestelde diktelimiet overschrijdt. |
|
|
Applicatiesoftware |
UmView Software voor verzending, opslag, analyse en documentbewerking |
|
|
Snelheidsbereik |
Snelheden van 5 verschillende materialen kunnen in totaal worden opgeslagen |
|
|
Instrumentuitschakeling |
AUTO UIT na 5 minuten inactiviteit |
|
|
Bedrijfstemperatuur |
-10 graad tot +50 graad, -20 graad in speciale vereisten |
|
|
Maat |
149 mm * 73 mm * 32 mm |
|
|
Gewicht |
210 gram met batterijen |
|

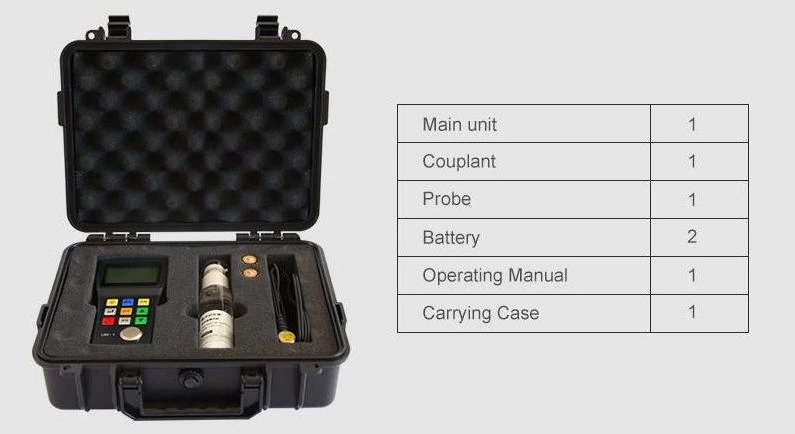

Standaardconfiguratie
- Diktemeter uit de UM-serie
- Standaard sonde
- Draagtas
- Twee 1,5 V AA-alkalinebatterijen (luchtvervoer is verboden)
- Koppelplant (luchtvervoer is verboden)
- Gebruiksaanwijzing
- Certificering van kwaliteit
- Verpakkingslijst
- Garantiekaart
Optionele configuratie
- Sonde voor hoge temperaturen
- Gietijzeren sonde
- Kleine buissonde
- Vingertop sonde
- Stapskalibratieblok
- Applicatiesoftware
- Datatransmissiekabel
- Rubberen omhulsel
- Koppeling
Service na verkoop
Klanten kunnen genieten van de volgende diensten:
- De garantieperiode bedraagt EEN jaar na aankoop en de meter zou op elk moment voorgoed worden onderhouden. (De slijtage van de sonde valt niet binnen het bereik van de reparatieverzekering)
- Tijdens de garantieperiode kunnen de defecten veroorzaakt door kwaliteitsproblemen van de meter zelf gratis door ons bedrijf worden verholpen met uw garantiekaart.
