Toepassingen van PM5 Gen2 in rubberen transportband met versterkte lagen dikte

1. Materiaalkenmerken

Rubber transportriem is een soort transporatiemachines in industriële productie voor het transport van verschillende soorten materiaal om aan de industriële vereisten te voldoen. Rubber transportband heeft de voordelen van lichtgewicht, slijtage, resistente, olieresistente, zuur- en alkali-resistent, verouderde, verouderde, verouderde, verouderde, verouderde, verouderde, verouderde, verouderde, verouderde, verouderde, verouderde, verouderde, verouderde, verouderde, verouderde, verouderde, verouderde, verouderde, verouderde, verouderde, verouderde, verouderingssterkte, enz. Onder hen zijn de belangrijkste voorloop.

2.Applicaties

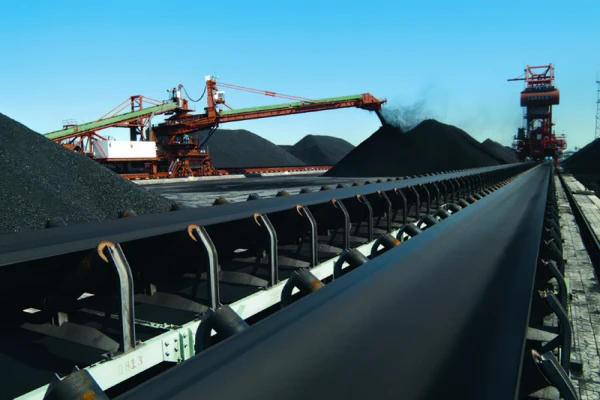

Dit soort materiaal wordt veel gebruikt in materiaaltransport op het gebied van mijnbouw, ijzer- en stalen smelten, bouwmaterialen en cement, haventerminals, thermische stroomopwekking, enz. Het speelt een belangrijke ondersteunende rol voor de ontwikkeling van de belangrijkste nationale economie.

1. Structuur van rubberen transportriem

Transportband is het belangrijkste deel van de riemtransporteur, vanuit het oogpunt van de compositie, de transportband bestaat voornamelijk uit drie hoofdonderdelen: het skeletmateriaal, de deklaag en het bodemmateriaal. Zware transportbanden worden toegevoegd met de binnenste laag van de stof of stalen koord om de draagsterkte van de transportband te verbeteren.

2. Het belang van kwaliteitscontrole

De dikte van transportbanden is een van de belangrijkste indicatoren om ervoor te zorgen dat het product voldoet aan de relevante specificaties tijdens het productieproces en nadat het is geïnstalleerd en gebruikt, waarbij de rubberafdekking het belangrijkste onderdeel is dat de prestaties en het gebruik ervan bepaalt.

Omdat de riem tijdens het gebruik dun draagt, kan het, indien niet aangevinkt, breuk veroorzaken naast routinematige schade, wat kan leiden tot aanzienlijke economische verliezen en, in ernstige gevallen, zelfs veiligheidsongevallen. Het is belangrijk voor de gebruiker om regelmatig de dikte van het resterende rubber in de riem te controleren om de levensduur van de riem te schatten en gerichte bedieningsmaatregelen te nemen.

Onze gebruiker is een rubberproductenbedrijf dat gespecialiseerd is in de productie en verwerking van transportbanden, mijnbouwapparatuur en accessoires.

De klant stuurde ons dit monster om de dikte van het rubber op de versterking en de algehele dikte van de transportband te achterhalen.

Tijdens de meting wordt de echografie die door de rubberen bekleding naar de versterkende laag gaat, teruggereficeerd en we kunnen de dikte van de rubberen laag krijgen. Niet alle rubberen transportbanden kunnen de onderste terugkeer soepel krijgen. Als de versterkende laag van de transportband is gemaakt van textielmateriaal, kunnen de ultrasone golven het textielmateriaal niet doordringen in de onderste rubberlaag. Het is dus moeilijk om de algehele dikte van de riem te krijgen.

Voor transportbanden met stalen koordwapening kan de gehele dikte van de riem alleen worden gemeten als er een breed genoeg opening tussen de stalen koorden is om de ultrasone golven te laten propageren die zich niet bevordert aan de andere kant van de riem.

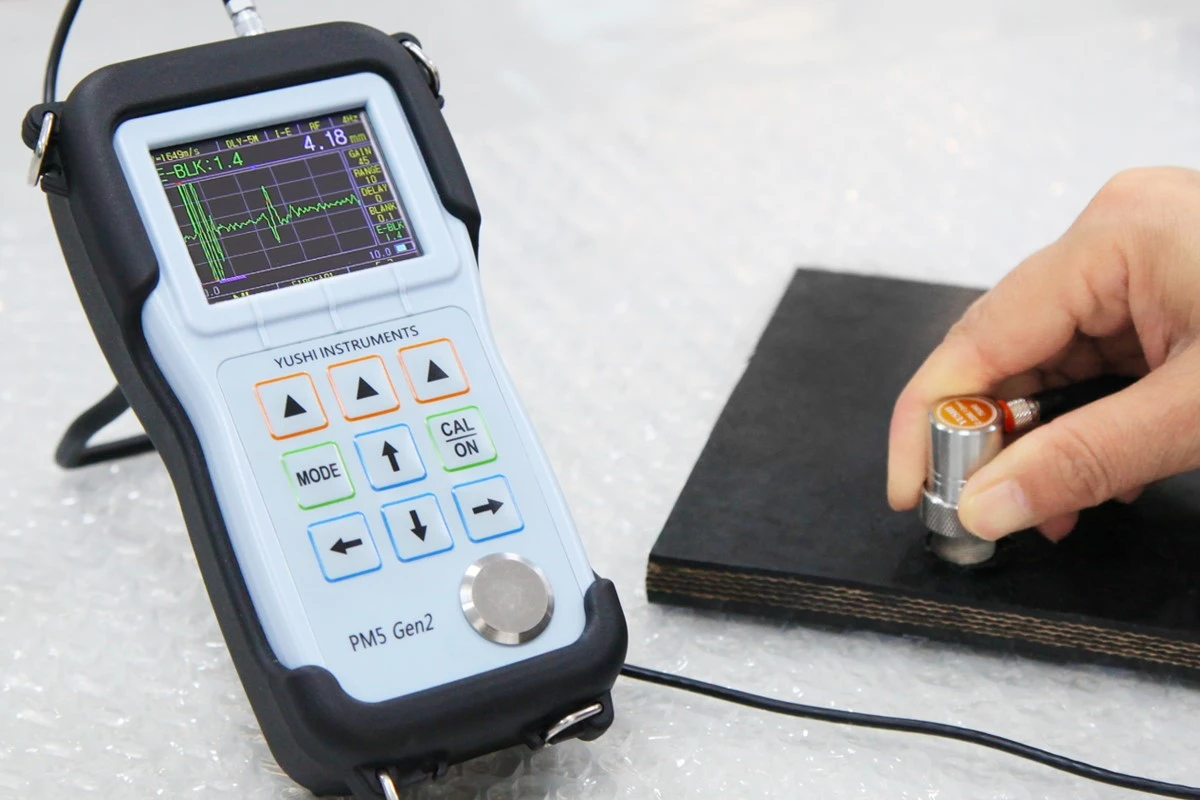

Metingen worden uitgevoerd met de Yushi ultrasone dikte -meter PM5 Gen2 en de selectie van sonde hangt af van het diktebereik van de te gemeten rubberlaag. Als de dikte van de te gemeten rubberen laag varieert van ongeveer 1 mm tot 6 mm, gebruiken we meestal 2,25 MHz contactsonde voor de meting. Als de dikte van de te gemeten rubberen laag varieert van ongeveer 6 mm tot 25 mm, wordt de 2,25 MHz penetrerende contactsonde (C2.25M13) in het algemeen aanbevolen voor de meting. Dikkere rubberen lagen kunnen ook worden gemeten met 0. 5 MH

Bij het meten van de dikte is het belangrijk om te kijken naar de meting via de realtime A-Scan-golfvorm om de juiste bodem echo van het materiaal te vinden, en de diktemeting is correct en geldig. Voor transportbanden met breed genoeg openingen tussen het stalen koord, kunnen we de optie met dubbele laag gebruiken om zowel de bekledingdikte als de totale dikte door de golfvorm te bekijken.

Ultrasone diktemeters meten de materiaaldikte snel, gemakkelijk en nauwkeurig, en zijn de primaire gemiddelden en methode om de productkwaliteit te regelen. Als u meer wilt weten over het gebruik van ultrasone technologie om de dikte van rubberen transportbanden te meten, of als u een probleem hebt met een meetapplicatie, kunt u contact met ons opnemen om een ​​monster voor testen te sturen en wij zullen u een oplossing bieden.
