Op het gebied van industriële testen vervangt niet -- destructieve meettechnologie geleidelijk traditionele contacttools. De PM5Gen3 Ultrasone Diktemeter is de derde - -generatie -intelligente detectieapparatuur van Yushi Instruments, die met succes het probleem van nauwkeurige meting van metalen buisdikte onder dikke rubberen coatingdekking oplost door lage - frequentiegolfgolfpenetratietechnologie. Dit artikel analyseert de innovatieve principes en applicatiewaarde op basis van apparaattestscenario's en technische parameters.
Technische structuur en kernparamenten

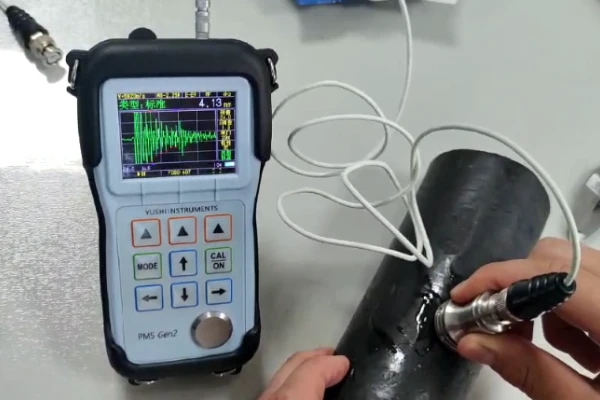

De PM5Gen3 Ultrasone Dikness Gauge (merk: Yushi Instruments) neemt een standaard werkmodus aan en heeft een gebouwde - in vooraf ingestelde geluidssnelheidswaarde van 5920m/s (V - 5920m/s), die direct gerelateerd is aan het berekeningsmodel van de propagatiegehalte van de propagatiegehalte van ultrasonische waves in metalen media. Het fysieke beeld van de apparatuur laat zien dat de sonde is ontworpen met een enkele kristaltransducer, die effectief een rubberen coating kan doordringen met een dikte van 20 mm om de dikte van het substraat te meten. De bedieningsinterface integreert enkele puntmeting en continue scanmodus, en het display-scherm presenteert real-time geluidssnelheidscorrectiewaarden en diktegegevens, met een foutbereik bestuurd binnen ± 0,05 mm.
Het principe van de penetratiemeting van rubbercoating
We hebben de diktes van rubberen coating en metalen substraat afzonderlijk gemeten. De resultaten worden zoals hieronder weergegeven:

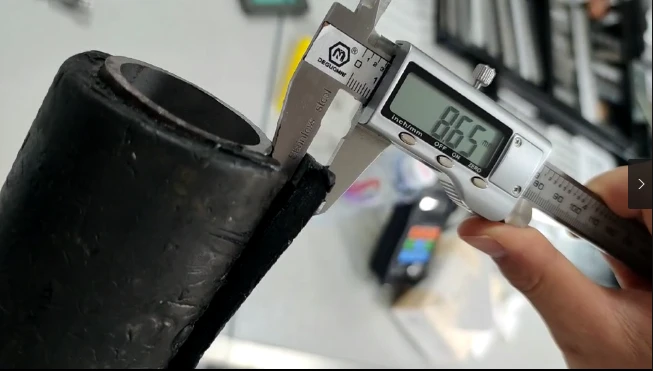

De dikte van rubberen coating is 8,65 mm.

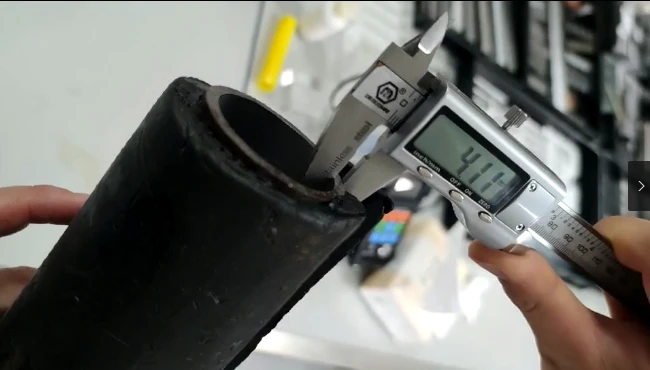

De dikte van metalen substraat is 4,11 mm.
Rubber en andere elastische coatings kunnen afwijkingen veroorzaken in contactmetingen. PM5GEN3 bereikt niet - contactdetectie via de volgende stappen:
Akoestische koppeling:Breng het koppelingsmiddel gelijkmatig aan op het coatingoppervlak om luchthonden te elimineren;
Eerste golfherkenning:Nadat de overgedragen puls de coating doordringt, wordt het eerste golfsignaal dat wordt gereflecteerd uit het bodemoppervlak van het substraat ontvangen;
Tijdverschilberekening:Gebaseerd op de formule d=vt/2 (d is de dikte van het substraat, v is de ultrasone snelheid van het substraat en t is de voortplantingstijd van de ultrasone golf in het substraat)
Meerdere golfkalibratie:Controleer gegevensconsistentie door meerdere berekeningen van bodemgolven.
Typische toepassingsscène en standaardbewerking
PM5Gen3 vertoont aanzienlijke voordelen bij de inspectie van petrochemische pijpleidingen. Op locatie -testgegevens van een bepaalde raffinage -onderneming toont aan dat bij het testen van DN200 -stalen buizen (bedekt met 3 mm chlooropreenrubber), de apparatuur de positionering binnen 3 seconden voltooit en de meetwaarde een fout heeft van slechts 0,03 mm in vergelijking met het destructieve testresultaat. De bewerking moet volgen:
- De sonde moet in verticaal contact staan met het oppervlak van het object dat wordt gemeten
- Moet gelijkmatig koppelingsagent toepassen
Meetresultaten
De meetresultaten zijn zeer stabiel en hebben een hoge herhaalbaarheid.
