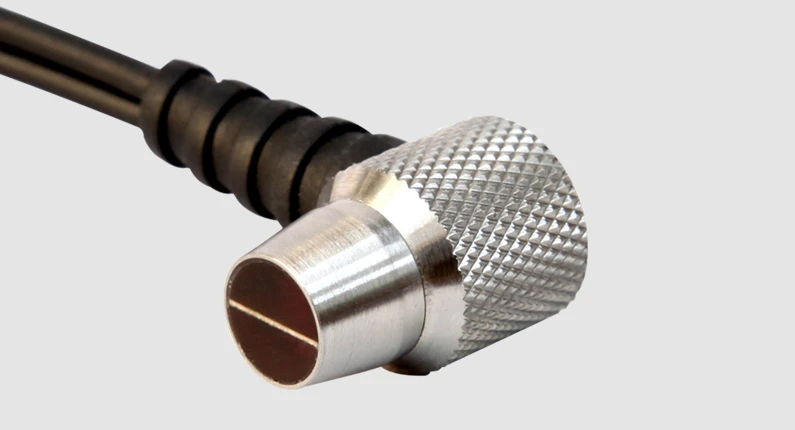

Ultrasone diktesonde met twee elementen

De ultrasone diktemeter is een meting van de dikte van het werkstuk, wanneer de door de sonde uitgezonden ultrasone puls het materiaalgrensvlak bereikt via het gemeten object, de puls wordt teruggekaatst naar de sonde en de dikte van het gemeten materiaal wordt bepaald door het correct meten van de tijd van de voortplanting van ultrasone golven in het materiaal. Dit principe kan worden gebruikt om elk materiaal te meten waarin ultrasone golven zich met een constante snelheid kunnen voortplanten.

1. Vingertopsondes PT04 met klein contactoppervlak zijn geschikt voor dunne buisfittingen en buisfittingen met een kleine diameter. Kan worden verbonden met diktemetermodellen: UM-2 serie, UM-4 serie, UM-5 serie(0.6-12mm).

2. Sonde PT-06 is geschikt voor het meten van buizen met een diameter groter dan of gelijk aan 15 mm en een wanddikte groter dan of gelijk aan 2,0 mm, kan worden aangesloten op diktemetermodellen : UM-2 serie, UM-4 serie, UM-5 serie.

3. Conventionele sonde PT-08, die voor de meeste diktemetingsdoeleinden kan worden gebruikt, is geschikt voor het meten van de wanddikte van buiswanden met een diameter groter dan of gelijk aan meer dan 20 mm. Deze sonde is de standaard sonde van de UM-1-serie en UM-2; Ook geschikt voor diktemetermodellen: UM-4 serie en UM-5 serie.

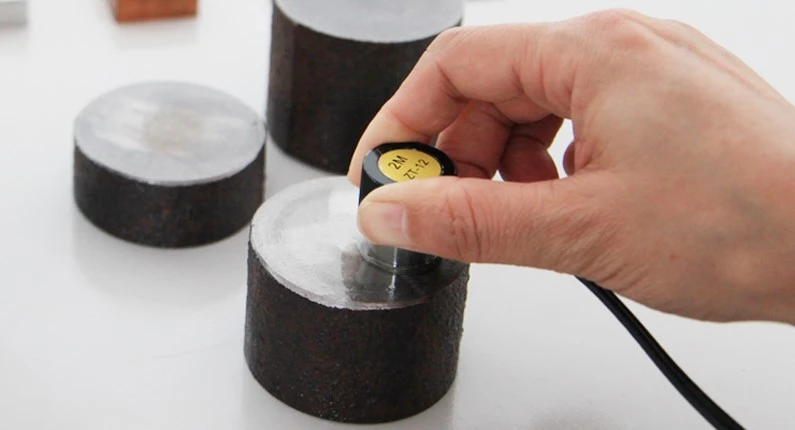

4. Gietijzeren sonde ZT-12 heeft een betere penetratie, het is gemakkelijker om materialen met hoge demping, grove korrels of moeilijk te meten te meten, en het meetbereik is relatief groot. Geschikt voor alle series ultrasone diktemeters (behalve PM-5 serie).

5. PT12-sonde: het is een soort conventionele geïntegreerde lijnsondes met een frequentie van 5 MHz en een wafelgrootte van 10 mm. De diameter van het contactoppervlak is ongeveer 13 mm, de hoogte is ongeveer 26 mm, bij het meten van de buis moet de buitendiameter van de buis groter zijn dan 30 mm en de temperatuur is -10 graden ~ 70 graden.

6. Sonde voor hoge temperaturen GT-12, die keramisch materiaal voor hoge temperaturen gebruikt, kan worden gebruikt om de dikte van buizen of platen te meten met een temperatuur van minder dan of gelijk aan 480 graden.

7. De standaardsonde TC510 is geschikt voor het meten van de wanddikte van buizen met een diameter van meer dan 25 mm, en deze sonde is de standaardsonde van de UM-4-serie en de UM-5-serie ultrasone diktemeters.

8. Standaardsonde TC550. Het meetbereik kan 1-200 mm bereiken en de diameter van het contactoppervlak kan oplopen tot 13,5 mm. Dit soort sonde is geschikt voor het meten van buiswanddiktes boven 25 mm. Het wordt beschouwd als de bijgewerkte TC510, de geschikte diktemetermodellen zijn de UM-4- en UM-5-serie.

9. TC110-sonde, die geïmporteerde chips gebruikt, is geschikt voor het meten van de dikte van grove korrels en niet-metalen materialen. Het heeft betere meeteffecten voor het meten van niet-metalen zoals PE, PVC, FRP, enz.
